微型甲烷监测仪 ▼

    英威雅^®微型甲烷监测仪是开放光路式光学监测设备，用于在线监测大气中的甲烷（CH₄）浓度。

微型甲烷监测仪

工作原理

英威雅^®微型甲烷监测仪采用单模式近红外可调激光光源进行测量，可以在环境温度下工作，而不需要低温冷却系统，极大的降低了功耗。

      CH₄的浓度测量基于甲烷吸收谱带的单一吸收线。利用波长调制光谱技术(WMS，Wavelength Modulation Spectroscopy)，可对特定吸收线进行激光波长连续扫描，信号经过放大后被调制频率谐波检出。通过高频条件下编码和检测信号，极大地提高了信噪比，噪音水平大幅降低。英威雅®微型甲烷监测仪的核心部件包括激光器、探测器、采样路径、反射镜、加热器和激光控制电子设备等。

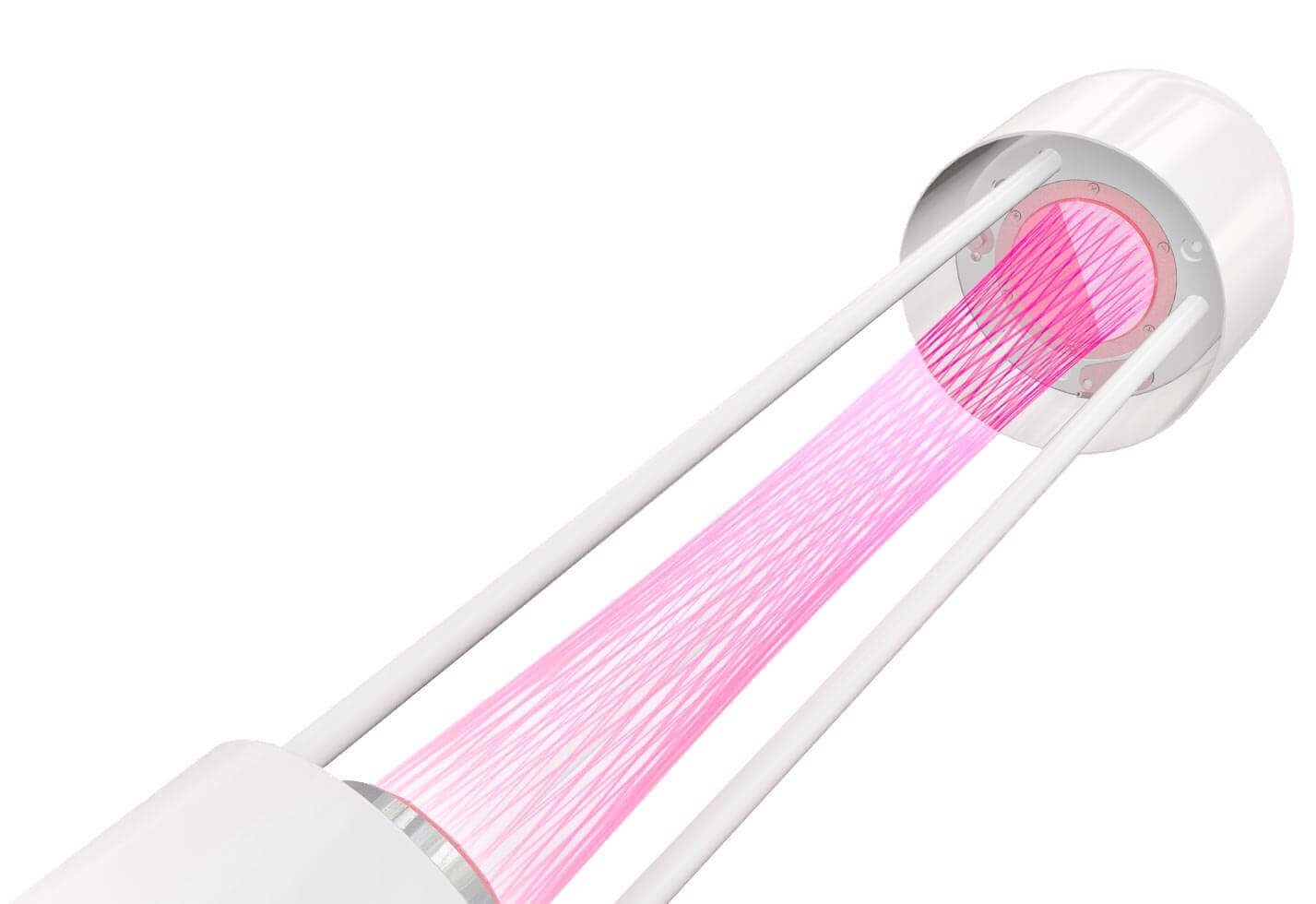

光路示意图

    一般的痕量气体分析仪要达到ppb级，需要几千米的光程，而本仪器仅需几十米光程。光路反射次数少，光路中镜面受污染时产生的影响就很小。

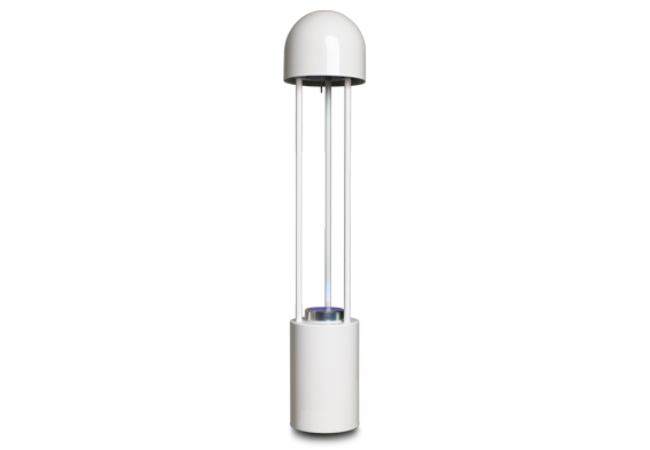

       甲烷传感器

传感器技术指标

分辨率(RMS噪音)：5 ppb @ 10 Hz，2000 ppb CH₄

测量范围：0~25 μmol/mol @ -25℃,

  0~40 μmol/mol @ 25℃

数据通讯：Ethernet (可达40 Hz)

线性度：<读数的1%

操作环境：-25~50℃，50~110 kPa

输出带宽：可达20Hz

电源：10.5~30 V DC

功率：8 W

传感器尺寸：直径143.3 mm, 高828 mm

光路尺寸：0.5m物理光程长度, 30 m 测量光程长度

特点

英威雅^®微型甲烷监测仪具有如下特点：

★系统无气泵和管路通道，消除了压降、水汽吸附和时滞效应，测量结果更加精准；

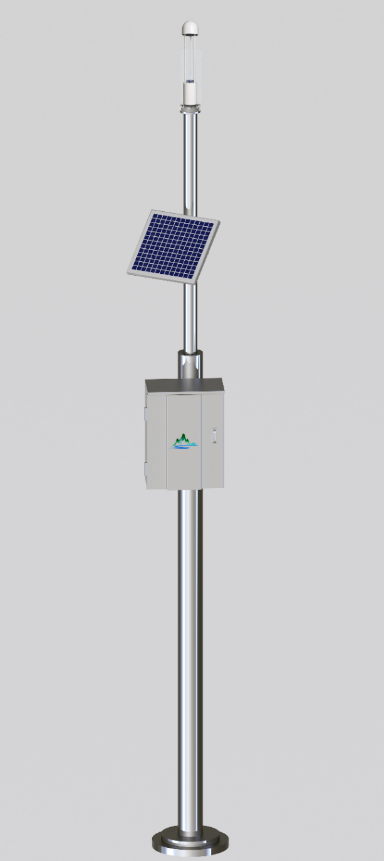

★系统功耗低(核心传感器的功率为8 W)，在野外可采用太阳能板供电，适用于远程在线监测 ；

★改进的光学和温度控制提高了长期稳定性，并减少了漂移；加热后的反射镜可减少光学元件上的冷凝，从而防止潮湿条件下的数据失真。

★可自动对光路进行清洁，大幅减少维护工作，数据安全性更高(可选)；

★重量轻；

★适用于远程无人值守的在线监控和网格化布点。
