CO分析仪 ▼

工作原理

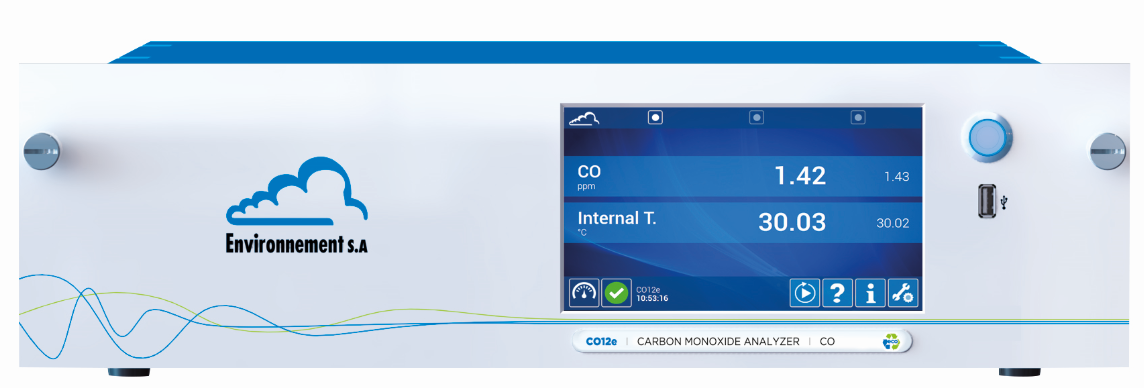

CO12e型CO分析仪采用气体滤波相关红外吸收法,通过一氧化碳对4.67µm红外吸收的特性,用光电检测器检测被吸收光的强度,利用朗伯比尔定律(Beer-Lambert),求出一氧化碳的浓度。

CO样气浓度是取决于当样气流经红外光多次反射的腔室时吸收的红外光的量。吸收光谱是不连续的,一种被称作相关转轮的气体滤波器,结合滤光片一同用于高选择性的样气测量。相关转轮由密封并且等体积的气室构成,其中一个充满一氧化碳(CO),另外的充满氮气(N2)。当相关转轮转动时,红外光束交替地穿过CO气室(参考信号)和N2气室(测量信号),再经过干涉滤光片,最后到达检测器。即使样气中含有CO时,参考光束也不会再衰减,因为经过CO气室时已经完全衰减。

测量模块和相关转轮被安装在密封的泡沫盒里,保证温度恒定并且杜绝外部环境的干扰,CO12e 提供出色的精度和可靠性。使用最先进的光学和电子技术,分析仪拥有很多独特的优点,并且维护量极低。


技术参数

Ø 用途:环境空气中CO浓度的自动分析

Ø 测量方法:气体滤波相关红外吸收法

Ø 量程:0-300ppm,或用户可选

Ø 最低检出限(2σ):0.035ppm

Ø 噪声: 0.015 ppm

Ø 零点漂移: <0.3 ppm/3 months

Ø 量程漂移: <1.5% /month

Ø 响应时间: 自动 和/或可编辑 (最小 35 s)

Ø 线性: 1% (读数值)

Ø 压力补偿

Ø 采样流量: 1 l/min

Ø 内置采样泵

Ø 内置零气和标气双电磁阀

Ø 数据存储: 1 年 (1 分钟数据)

Ø 以太网连接 (RJ45), 3个USB口, 2 路干接点输出

Ø 内置的网络服务器,可远程仿真设备

Ø 尺寸 (mm, 长x宽x高): 483x545x133

Ø 机架: 19” 标准机柜, 3U

Ø 重量: 7.1 kg

Ø 工作温度: 5-40°C

Ø 供电电源: 220 V, 50 Hz

Ø 功耗: 50 W

可选配置

Ø 7英寸彩色触摸屏

Ø WIFI连接 (无屏幕版本的标配)

Ø 串口连接 (通过USB口添加)

Ø  24V直流电源供电

Ø 外部光隔离I/O接口:

 4路独立的模拟输入

 4路独立的模拟输出

 4路远程控制输入

 6路干接点输出

主要特点

Ø 0-300ppm测量范围内,拥有优越的测量性能;

Ø 优化的设计结构,使仪器更节能环保,减轻了仪器的重量,同时提升了仪器的保温性和稳定性;

Ø 创新概念的光学模块设计,保证了仪器灵敏度和信号稳定性;

Ø 自动或者手动调节响应时间,确保了低浓度CO监测数据的有效性;

Ø 获取相关转轮的速率,保证了极高的准确性和重复性;

Ø 仪器运行时,能实时显示校准曲线图,动态流程图,自动诊断,控制和维护的数据图表;

Ø 内置服务助手:检测仪器的故障信号并给予预防性维护提示,自动识别仪器所需更换耗材并一步一步引导客户操作仪器,很好的防止故障发生,提高工作效率,更高效,更易维护;

Ø 通过WIFI无线网或网口可以同时多屏幕远程访问仪器,使用ESA设计的专用通讯软件(ESA ConnectTM)可以实现对仪器的远程控制,诊断,软件升级等;

Ø ESA ConnectTM软件支持IOS和安卓系统,免费下载;

Ø 超低功耗(50W),更环保和节能的分析仪;

Ø 包含自动识别和配置嵌入式通信协议的XR®管理软件;

Ø 自动识别插入的电路板或者其他可选配件:即插即用原则,联网可自动下载更新驱动;

Ø 前面板带“智能状态灯”(SmartStatusLightTM)按键开关,通过灯颜色表明仪器是否工作正常(运行/停止,报警,维护请求等)。
